VRF – система

VRF-системы или системы с переменным расходом хладагента (Variable Refrigerant Flow, VRF, англ.) - это настоящий Rolls-Royce среди систем кондиционирования воздуха, и по технологической оснастке, и по своим возможностям. VRF-системы приобретают, чтобы обеспечить комфортные условия сразу в нескольких помещениях, поэтому иногда их еще называют мультизональными.

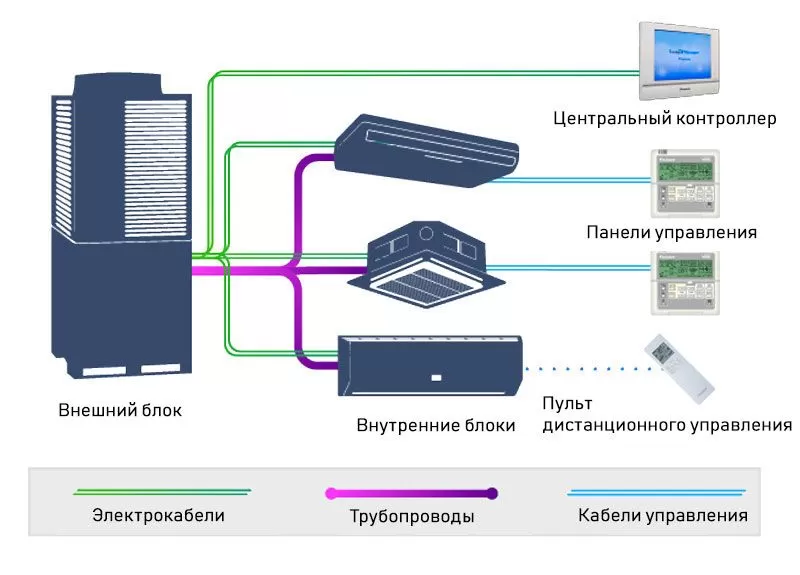

Типичная схема VRF-системы

Настоящая VRF-система должна соответствовать 4 ключевым требованиям:

1.     В этой системе всегда присутствует только один хладагент. В этом главное отличие VRF-системы от системы чиллер-фанкойл, где помимо контура с циркуляцией хладагента есть и гидравлический контур.

2.     VRF-система имеет компрессоры инверторного типа. Напомним, что инвертор - это электронное устройство, позволяющее плавно регулировать мощность компрессора. При включении инверторный кондиционер сразу же начинает работать с повышенной мощностью, чтобы скорее обеспечить заданную температуру. Зато после ее достижения он не отключается, как обычный кондиционер, а плавно снижает свою мощность.

3.     К одному наружному блоку в VRF-системе подключаются несколько внутренних блоков, устанавливаемых в разных помещениях (зонах).

4.     Количество внутренних блоков можно наращивать, в зависимости от потребностей заказчика. Т.е. VRF-система обладает свойством масштабируемости.

Типичная схема VRF-системы

Типичная VRF-система состоит из:

• одного мощного наружного блока (имеющего один или несколько компрессоров),

• нескольких внутренних блоков (на путать эти блоки с фанкойлами!),

• трубопроводов, по которым циркулирует хладагент, соединяющих наружный блок с внутренними,

• электрических кабелей, которые образуют замкнутую сеть и также соединяют все внутренние блоки с наружным,

• системы управления.

Система управления, в свою очередь, имеет сложную структуру и объединяет различные устройства управления, подключаемые по проводам или с помощью беспроводных технологий. Как правило, VRF-система оснащается центральным контроллером и устройствами управления отдельными внутренними блоками.

Как работает VRF-система

Каждый производитель VRF-систем устанавливает для своей продукции собственную оригинальную систему управления. Так что выбор у вас большой - можно найти то, что подходит лучше всего по удобству и функциям.

Принцип работы системы управления VRF-систем довольно прост - она обрабатывает сигналы, которые задает ей пользователь (например, требуемую температуру в помещении) и сигналы, поступающие извне (например, температуру наружного воздуха). Далее система управления автоматически выбирает режим работы в соответствии заданными параметрами и с оптимальным энергопотреблением.

Пользователь может выбрать для разных помещений разные климатические режимы, используя панели управления или пульты дистанционного управления отдельных внутренних блоков. При этом мощность компрессора/компрессоров наружного блока зависит от того, сколько внутренних блоков включено и регулируется системой управления автоматически.
